Bremsenprüfstand BPS-Kompakt- 13.0

Art.Nr.:
SVP410013


Beschreibung:

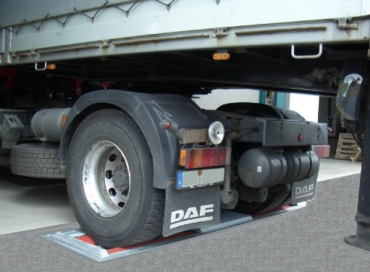

  • Rollen-Bremsenprüfstand, bis 13 t Achslast
  • für PKW und NFZ, Spur 800 mm bis 2.800 mm mit Zeiger-Analoganzeige

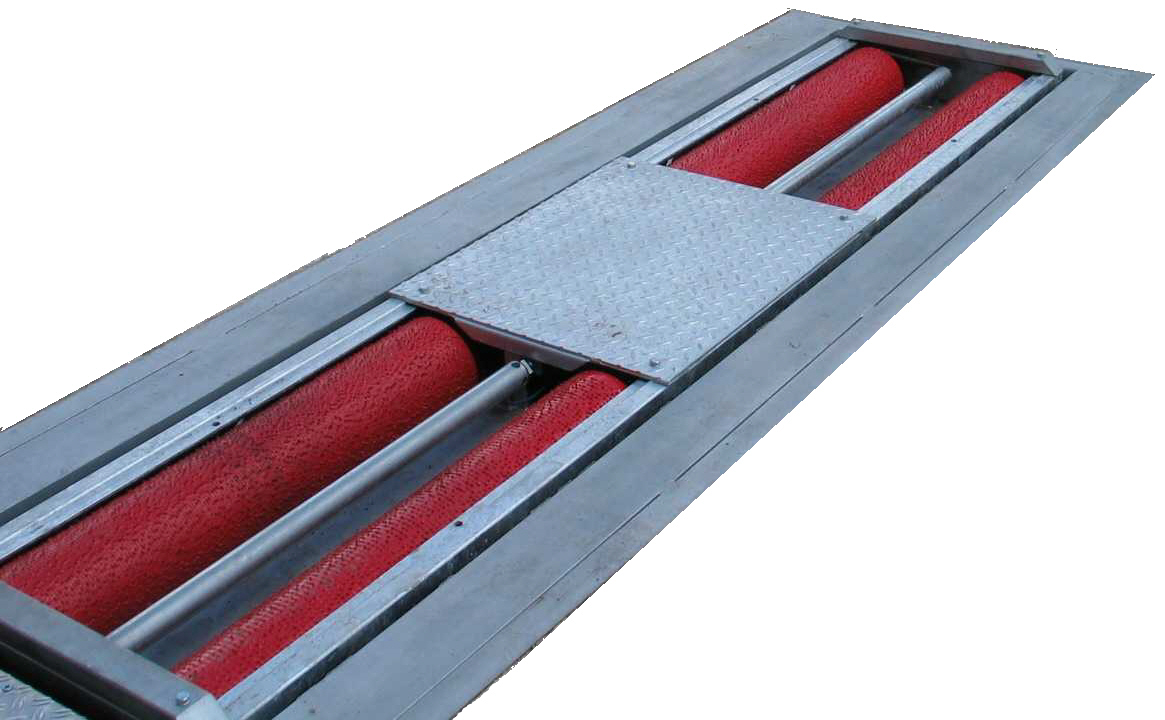

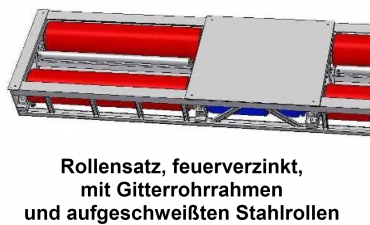

  • Selbsttragender, feuerverzinkter Rollensatz mit Gitterrohrrahmen in extremer Flachbauweise (Hx250 mm) durch die Gitterbauweise erhält der Prüfstandsrahmen eine enorme Stabilität, vorbereitet für Wiegeeinrichtung
  • Fundament- Justierschrauben zur vorderen und seitlichen Rollensatzfixierung
  • Antriebsmotore mit Planetengetriebe, enorme Motorleistung bei geringen Strom-Anschlusswerten,
  • Verschleißarme Laufrollen mit aufgeschweißter Profiloberfläche
  • Prüfstand-Steuerung: Manuell / Automatikbetrieb, verzögerte Einschaltautomatik, Schlupfabschaltung, Zeigerstopp, Wiederanlaufautomatik, Abschaltung nach dem Ausfahren aus dem Prüfstand, Anlaufüberwachung und Ausfahrhilfe
  • Verschleißfreies, elektronisches DMS-Meßsystem mit Scherkraftaufnehmer

Lieferumfang:

  • Rollensatz geschlossen, selbsttragender Gitterrohrrahmen feuerverzinkt, aufgeschweißtes Rollenprofil, 12 m Vorverkabelung
  • Große gut ablesbare Zeiger-Analoganzeige mit Schwenkbügel, Anzeige von Bremswert, Gewicht, Achs- und Druckumsetzer-Nummer und Fehlercode (20 m Vorverkabelung)

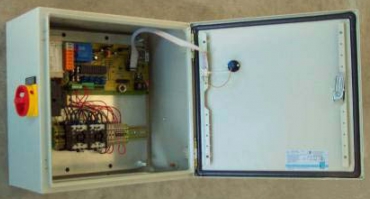

  • Elektro-/Schaltbox mit Motorschutz, Steuerelektronik, Bedienelementen und Hauptschalter abschließbar, Strahlwassergeschützt IP 65
  • TÜV- geprüft und zugelassen für § 29 Untersuchung

Optionen:

  • Fernbedienung:
  • Die Fernbedienungen sind klein und handlich, mehrfach kodierbar und einfach zu bedienen
  • Der befahrene Prüfstand kann manuell im Gesamt-, wie im Einzelradmodus gestartet und gestoppt werden
  • Der Prüfablauf kann automatisch oder manuell erfolgen. Bei einsehbarer PC-Bildschirmanzeige kann der Prüfablauf mit der Fernbedienung vorgewählt oder korrigiert, die gespeicherten Werte rückwirkend wieder angezeigt und bei angeschlossenem Drucker ausgedruckt werden
  • Die Fernbedienungen schalten die Start/Stopp Funktionen und wechseln die PC-Bildschirmanzeigen
  • Bei Verwendung von Zeiger-Analoganzeige ohne sichtbare PC-Anzeige ist zur Messwertspeicherung die Fernbedienung "S“ mit Symbolanzeige erforderlich. Diese Fernbedienung hat zusätzlich im oberen Bereich der Z-Analoganzeige eine Zeiger-Symbolanzeige. Dort sind die Symbole Vorderachse, Handbremse, Hinterachse, Gewicht und Drucken zu sehen. An der Stellung des Zeigers ist der jeweilige Prüfschritt zu erkennen. Die Messwerte werden automatisch auf die Zeigerposition gespeichert. Mit der Fernbedienung können die gespeicherten Werte, durch Anwahl der einzelnen Symbole, rückwärtig wieder angezeigt und bei angeschlossenem Drucker auch ausgedruckt werden
  • PC- Konverterbox und Prüfstrassensoftware "Sherlane“zum kombinierten Anschluss von Zeiger-Analoganzeige und externem PC (Windows XP/Vista)
  • Die PC-Software "Sherlane“ ist auf handelsübliche Rechner oder Laptop mit RS-232 und Windows XP/Vista problemlos zu installieren und kann auch im Netzwerk betrieben werden, ebenso können handelsübliche PC- Optionen wie Touchscreen, oder kabellose Funksysteme wie Bluetooth, WLAN und Andere verwendet werden
  • Bei Anschluss der "PC-Konverterbox“ zwischen Elektro-/Schaltbox und PC erfolgt eine automatische Verbindung zwischen Prüfgeräten und PC im Plug- and Play- System. Dies wird vom PC-Programm mit grün leuchtenden Symbolen signalisiert. Die Messwerte werden auf der PC- und auf der Zeigeranzeige simultan angezeigt und permanent gespeichert
  • Die Software "Sherlane“ ist mit einer Halter- und Fahrzeugdatenbank und den Bildschirm-Masken von Spur- Stoßdämpfer- und Bremsenprüfstand ausgestattet. Die Werte werden als Mess- und Referenzdaten gespeichert, wieder angezeigt und können bei angeschlossenem Drucker ausgedruckt werden
  • Serienmäßig mit Graphikprogramm für Achsabstimmung, (nur in Verbindung mit Option "Pedalkraftmesser“)
  • Datenverwaltung von externen Abgas- und Scheinwerfer- Prüfgeräten möglich
  • Option: Datenschnittstelle und Datenübertrag an ASA-Netzwerk und Pickerl Programm (Österreich)


Prüfbare Achslast max. 12000 kg
Prüfstand/Prüfstraße Überfahrlast max. 13000 kg
Messbereich 0-6 / 0-40 kN
Skalendurchmesser 2 x 300 mm
Druckeranschluss optional
Prüfgeschwindigkeit 2,6 km/h
Motorbremse/Ausfahrhilfe / elektroautomatisch
Rollenkoeffizient trocken-nass 0,9 / 0,8
Rollendurchmesser 205 mm
Rollenlänge 1000 mm
Absicherung (elektrisch) 32 A
Antriebsspannung (Elektrisch) 400/50 V/Hz
Antriebsleistung 7,5 kW
Breite 2950 mm
Tiefe 660 mm
Höhe 250 mm
Gewicht 840 kg
